일프로님의 쿠버네티스 강의 수강 중, 192.168.56.1/24 대역을 사용해야 하는데 사내 인프라 구성 상 약간의 구성 변경이 필요함을 느껴 구성 변경 작업을 진행하였다. (정말 귀찮다..) 이에 따라 FortiSwitch의 Trunk Port 설정 및 Proxmox의 VLAN 인터페이스 설정 방법을 아래에 정리한다.

주의사항) 네트워크 구성 변경이기에, 서버의 설정과 네트워크 설정의 순서를 올바르게 하지 않으면 직접 서버에 모니터를 연결, 또는 중간에 설정을 원복하고 다시 접속해야 하는 불상사가 있을 수 있습니다.

네트워크 구성은 어느정도 비슷하나, IP는 사내 실제 환경이 아님을 미리 밝힙니다.

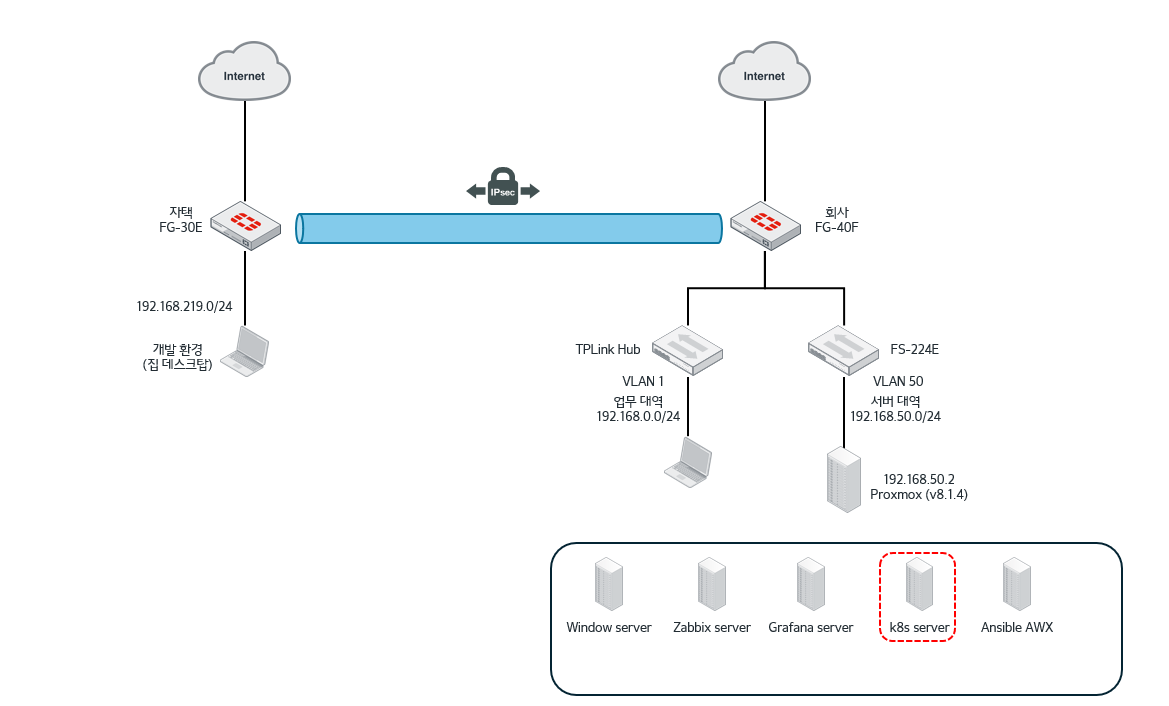

기존 환경 (AS-IS)

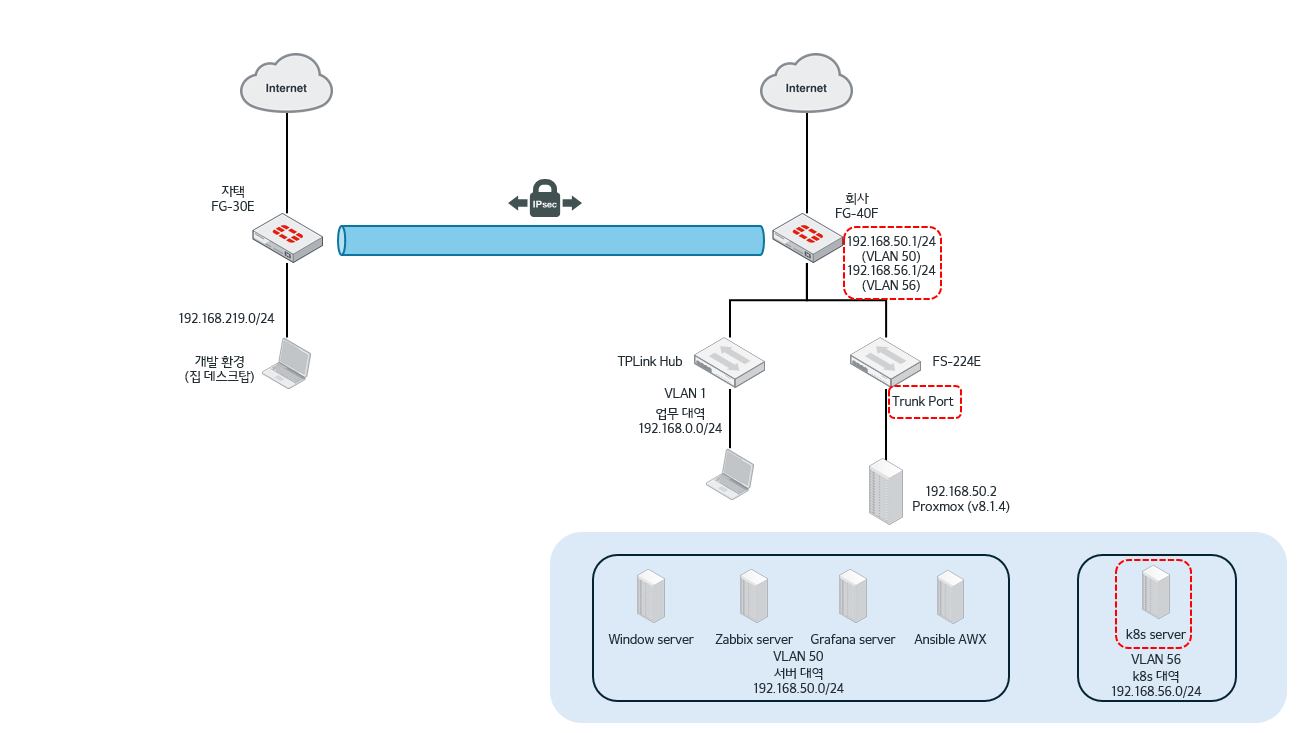

변경 후 환경 (TO-BE)

1. Proxmox 설정 변경

A. /etc/network/interfaces 설정으로 진입한다. (vim이 익숙하지 않아 우선 nano를 사용..)

nano /etc/network/interfaces

B. 아래와 같이 설정 파일을 적절하게 수정한다.

auto lo
iface lo inet loopback

iface enp6s0 inet manual

auto vmbr0
iface vmbr0 inet static
        bridge-ports enp6s0
        bridge-stp off
        bridge-fd 0
        bridge-vlan-aware yes
        bridge-vids 50,56

# VLAN ID가 50이므로..
auto vmbr0.50
iface vmbr0.50 inet static
        address 192.168.50.2/24
        gateway 192.168.50.1

# VLAN ID가 56이므로..
auto vmbr0.56
iface vmbr0.56 inet static
        address 192.168.56.2/24
        gateway 192.168.56.1


source /etc/network/interfaces.d/*

C. 컨트롤+O 누른 뒤 엔터를 누르고 저장하고 컨트롤+X로 나온다.

D. 아래 명령어를 입력하여 설정을 적용한다.

(해당 명령어 적용할 경우 네트워크 환경이 맞지 않으면 원격 접속 불가하니 주의)

ifup -a

2. FortiSwitch 설정 변경 (Proxmox 연결 포트 Trunk로 변경)

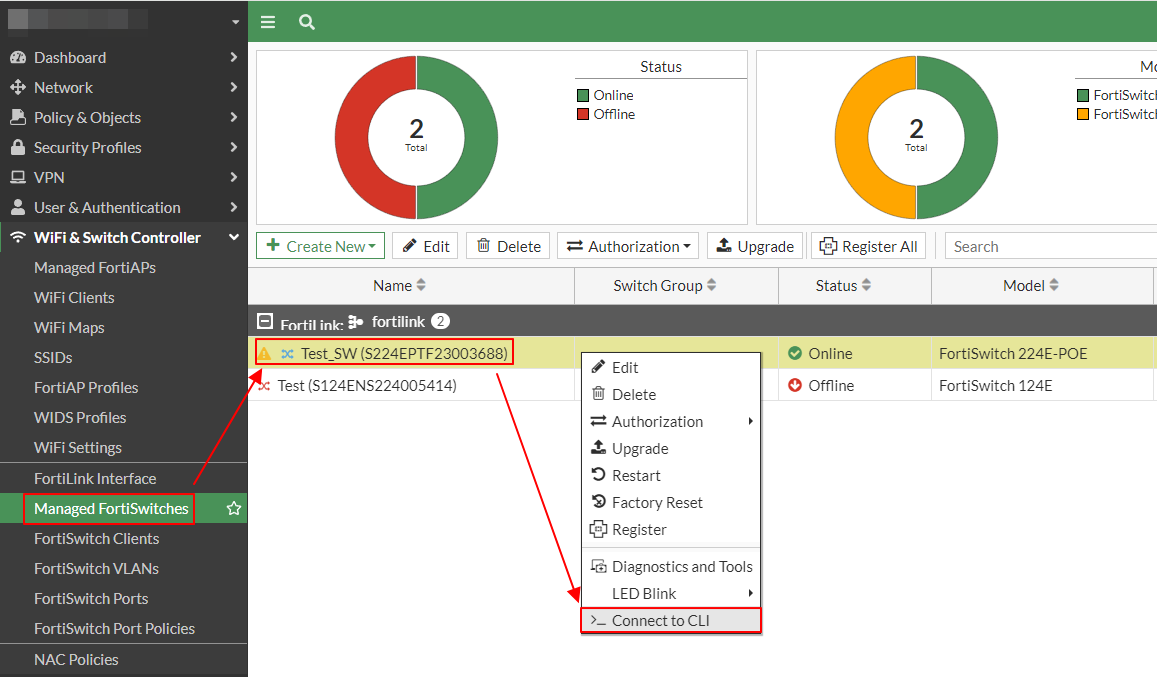

A. FortiSiwtch CLI에 접속한다.

B. 접속한 후 아래 CLI 명령어를 입력한다.

    config switch trunk
    edit "proxmox"
        set members "port23"    # Trunk mode로 변경할 포트 지정
    end

    config switch interface
        edit "proxmox"
        set allowed-vlans 1,50,56 # 허용할 VLAN 설정
    end

3. FortiGate VLAN 인터페이스 생성

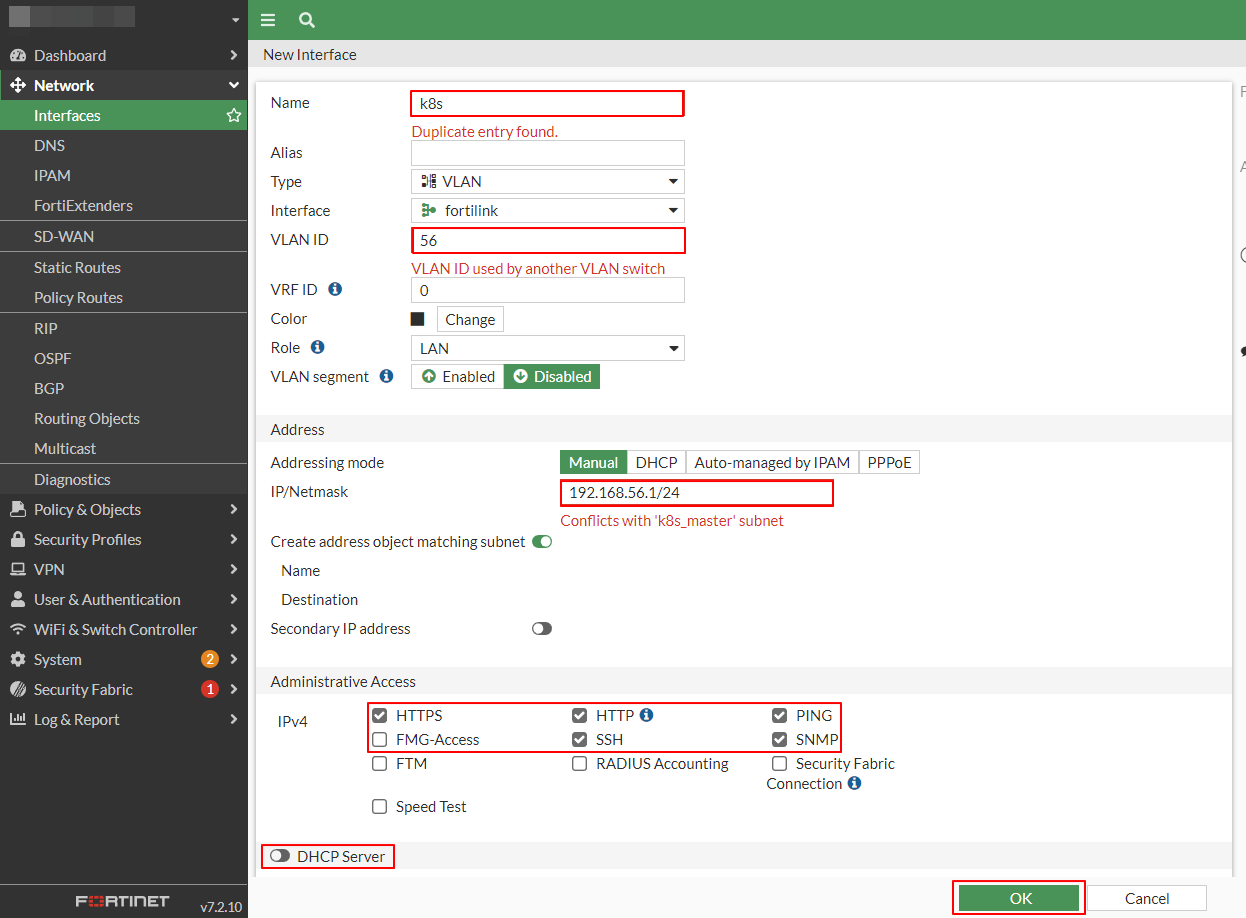

A. Network -> Interface -> Create New -> Interface 클릭하여 생성 창으로 진입합니다.

B. 아래와 같이 인터페이스 설정을 추가한다.

• Name: 인터페이스 이름
• VLAN ID: 위 Proxmox에서 설정한 VLAN ID ex) vmbr0.56 -> 56
• IP/Netmask: IP 대역
• 이외 접속 허용 및 DHCP Server 설정은 자유

C. OK 버튼을 눌러 인터페이스를 생성한 후, Policy & Objects에서 방화벽 정책을 적절히 생성한다. (과정 생략)

D. IPsec VPN이 연결되어 있을 경우, 잊지 않고 신규 대역에 대한 라우팅 및 정책 설정을 해준다.

4. 기존 Proxmox VM의 VLAN 설정 변경

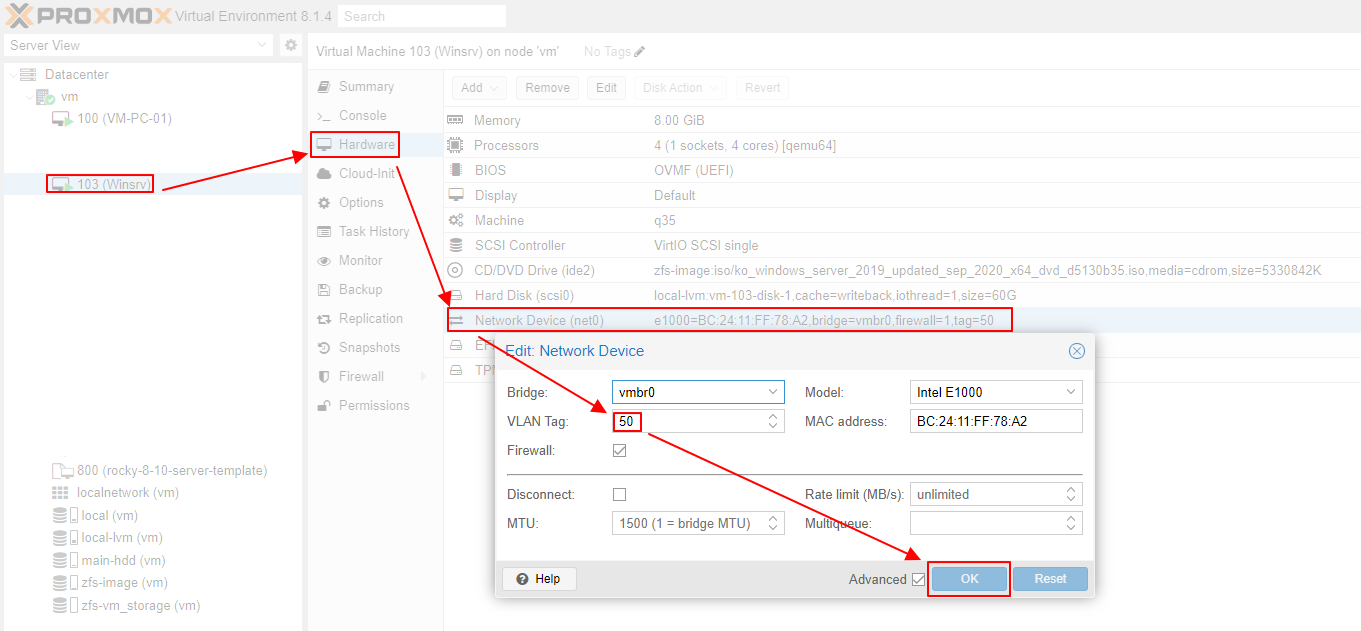

- 변경할 VM 클릭 -> Hardware 클릭 -> Network Device 클릭 -> VLAN Tag 값을 적절히 변경 -> OK 버튼을 클릭한다.

이후 기존 서비스에 이상이 없는지 체크하고 안도의 한숨을 내쉬며 작업을 완료한다.

24.10.27 추가

리부팅 이후 FortiSwitch에 설정된 Trunk 설정이 날아가는 듯 하다.. 이거에 대해서 추가적인 해결책을 찾아볼 필요가 있음.

일프로님의 인프런 쿠버네티스 강의를 수강하며 테라폼으로 쿠버네티스를 설치하려는 중, 템플릿이 있으면 편할 것 같아 Proxmox에서 Rocky Linux 탬플릿을 생성하는 과정을 아래에 작성합니다.

1. VM 생성

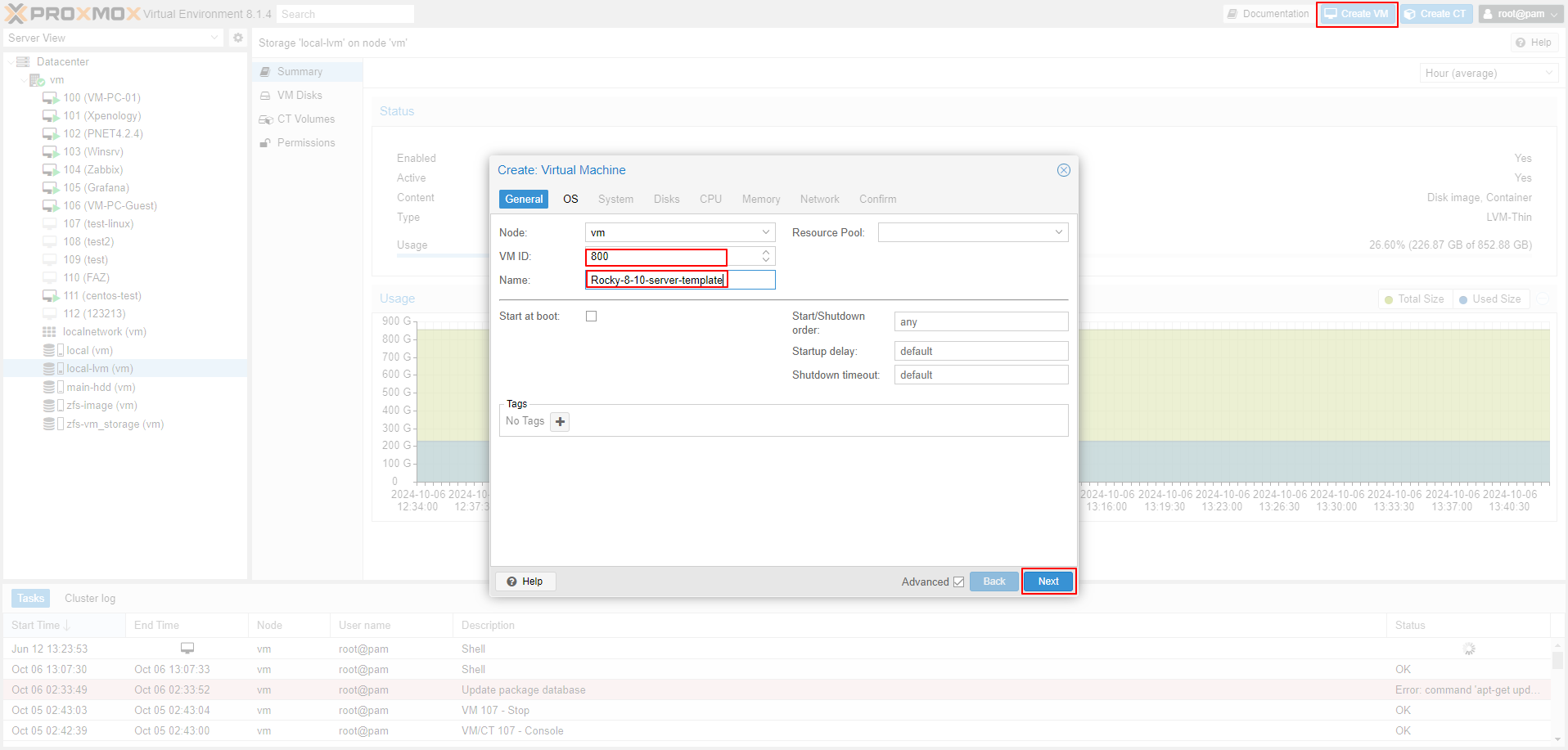

A. 우측 상단 Create VM 클릭 -> VM ID를 800으로 입력하고 Name 적당히 입력 -> Next 클릭

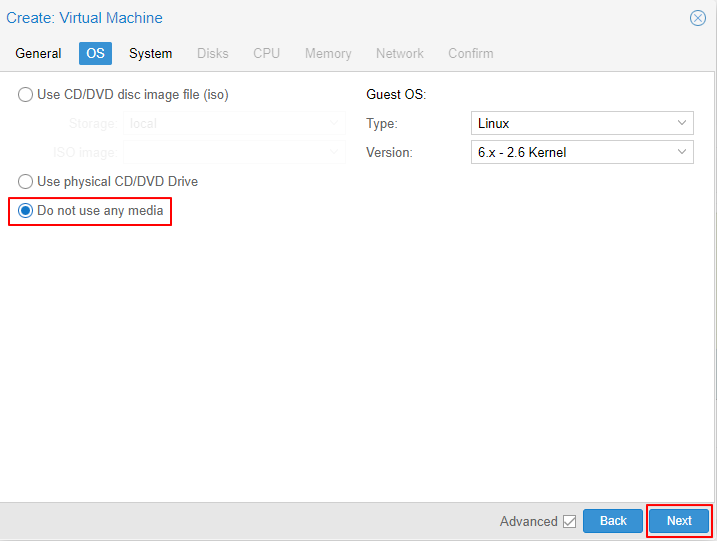

B. 클라우드 이미지를 활용하기에 Do not use any media 클릭 -> Next 클릭

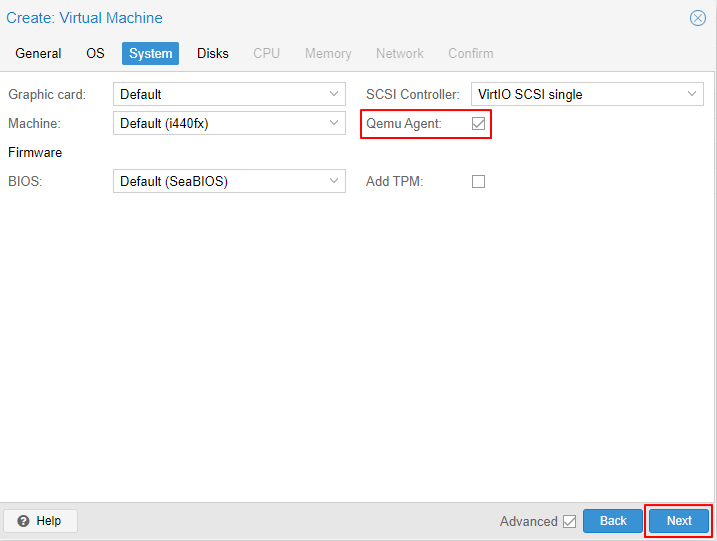

C. Qemu Agent 체크 후 Next 클릭

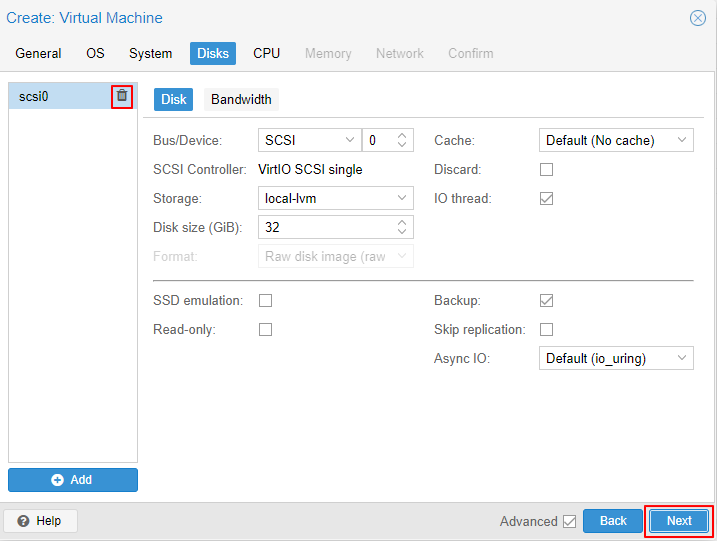

D. 디스크를 휴지통 버튼 클릭하여 제거 이후 Next 클릭

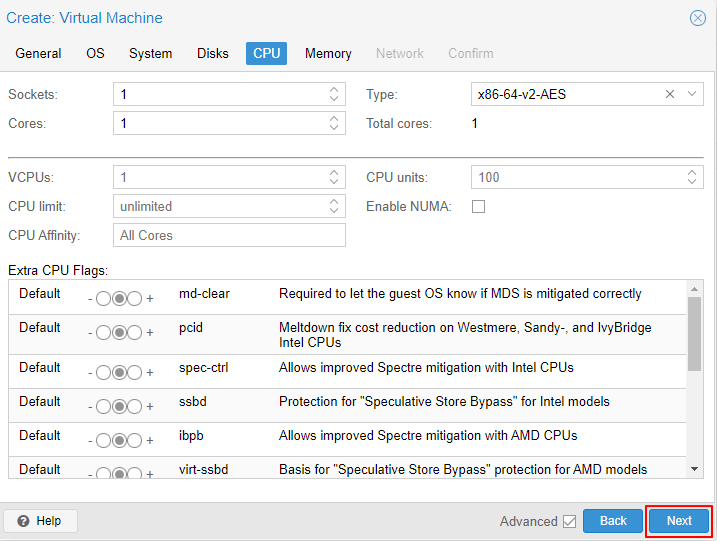

E. 별도 설정 변경 없이 Next 클릭

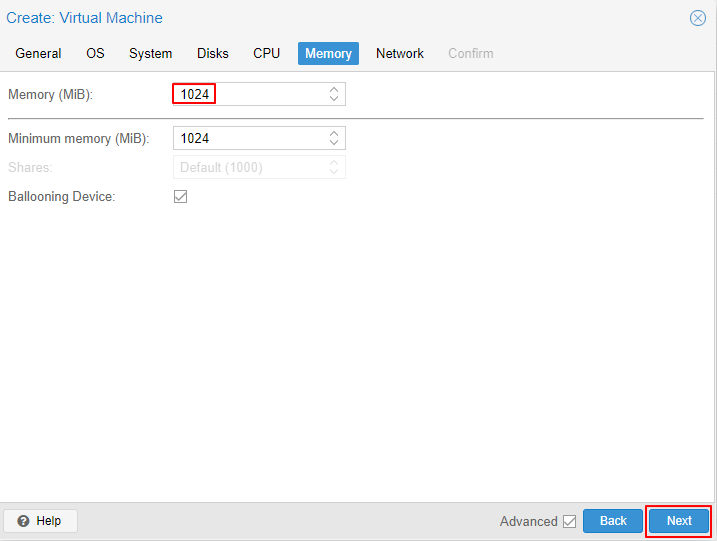

F. 램을 1024MB로 변경 후 Next 클릭

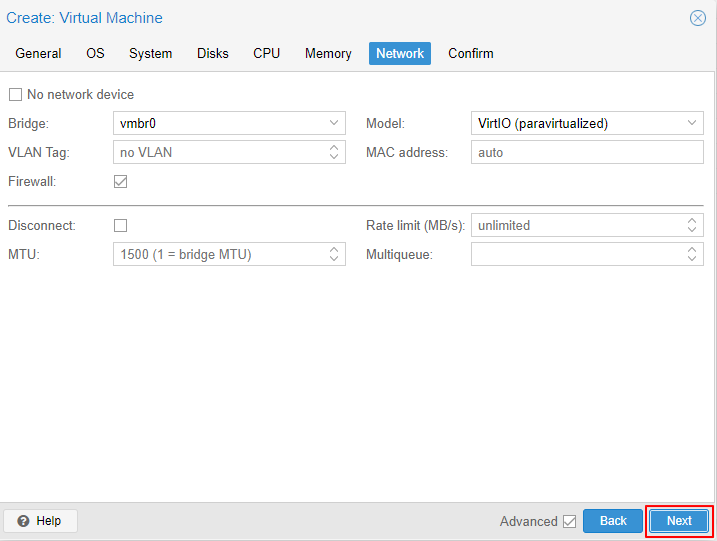

G. 각자 환경에 맞게 네트워크 설정 후 Next를 클릭

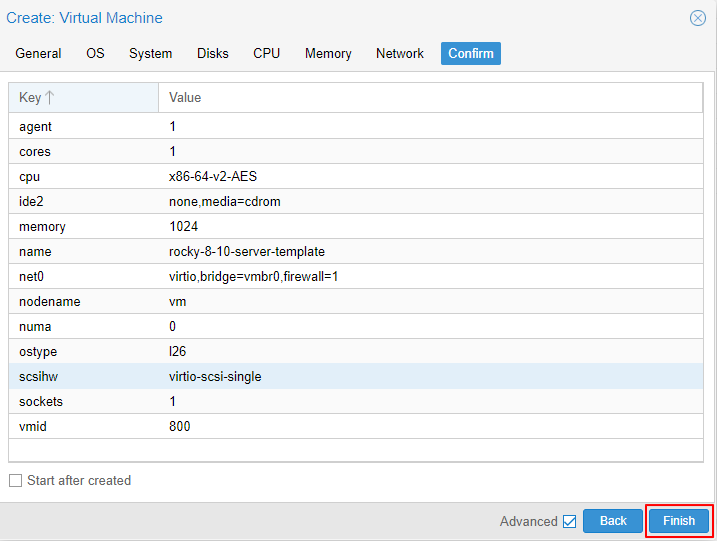

H. Finish 버튼을 클릭하여 완료

2. CloudInit 설정

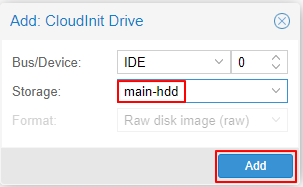

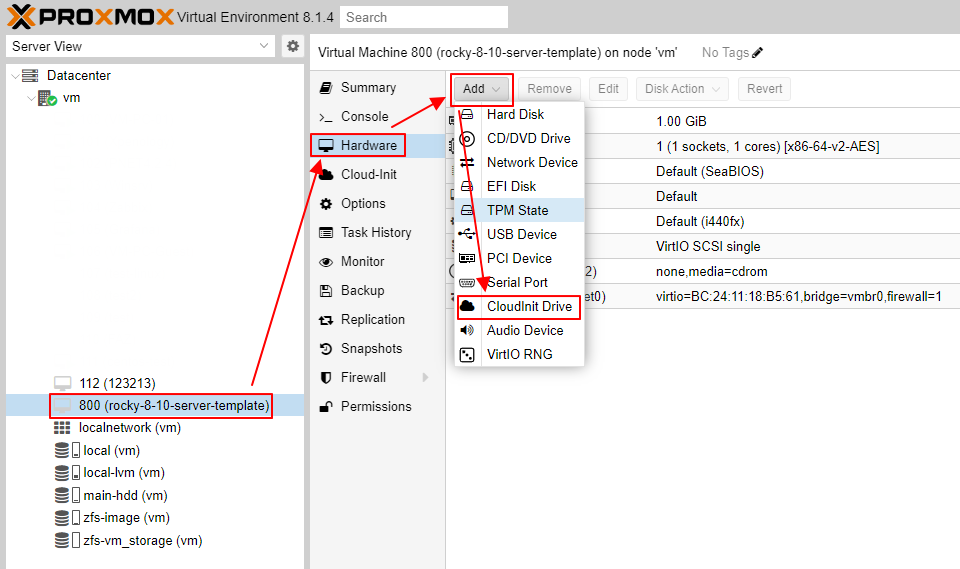

A. 생성된 VM 클릭 -> Hardware 탭 클릭 -> Add 클릭 -> CloudInit Drive 클릭

B. Storage를 적절히 선택한 후 Add 클릭

C. SSH key 생성 (저는 cmd 창에서 진행하였습니다)

> ssh-keygen -t rsa -C proxmox

Generating public/private rsa key pair.
Enter file in which to save the key (C:\Users\JJ/.ssh/id_rsa): C:\proxmox_key
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in C:\proxmox_key.
Your public key has been saved in C:\proxmox_key.pub.
The key fingerprint is:
SHA256:GoMoV9XZuV1u2WHqxinUAi85xAMnypQvLZeOlWwBgAw proxmox
The key's randomart image is:
+---[RSA 3072]----+
|E ...o++o+ .     |
| o  oo..==o   .o |
|    .o+ = =o.ooo.|
|   o + X +.+.o+ .|
|. o . @ S + +..  |
| o   . =   . =   |
|      .     o    |
|                 |
|                 |
+----[SHA256]-----+

D. Cloud-Init -> SSH public key 더블클릭 후 생성된 public key를 붙여넣기 (생성된 .pub 확장자 파일 내용 복사)

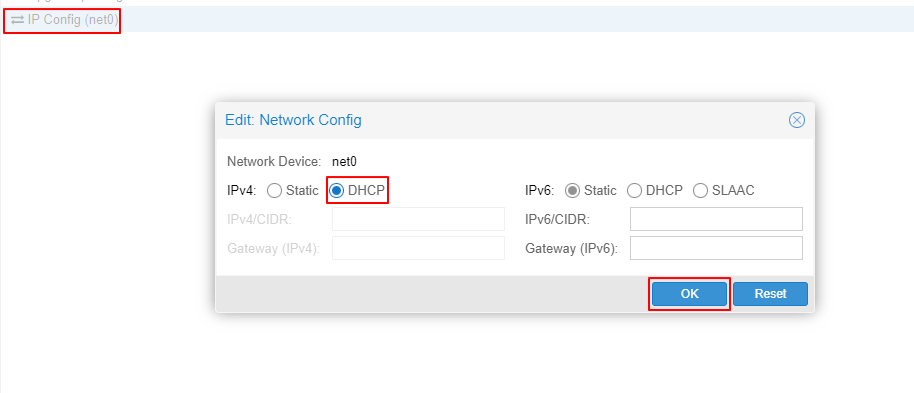

E. IP config 더블클릭 -> DHCP를 클릭한 후 OK 클릭

3. Cloud image 다운로드 및 설정 및 탬플릿 생성

A. SSH를 통해 Proxmox CLI 접속 후 아래 명령어 입력하여 rocky linux 클라우드 이미지를 다운로드합니다.

# wget https://dl.rockylinux.org/pub/rocky/8/images/x86_64/Rocky-8-GenericCloud-Base.latest.x86_64.qcow2

B. 아래 명령어를 입력합니다.

# qm set 800 -serial0 socket -vga serial0 // 800은 vm ID

C. 아래 명령어를 입력하여 Cloud image를 추가합니다.

// 800은 vm ID, Rocky-8.. 은 wget으로 받은 파일명, main-hdd는 디스크 이름
qm importdisk 800 Rocky-8-GenericCloud-Base.latest.x86_64.qcow2 main-hdd

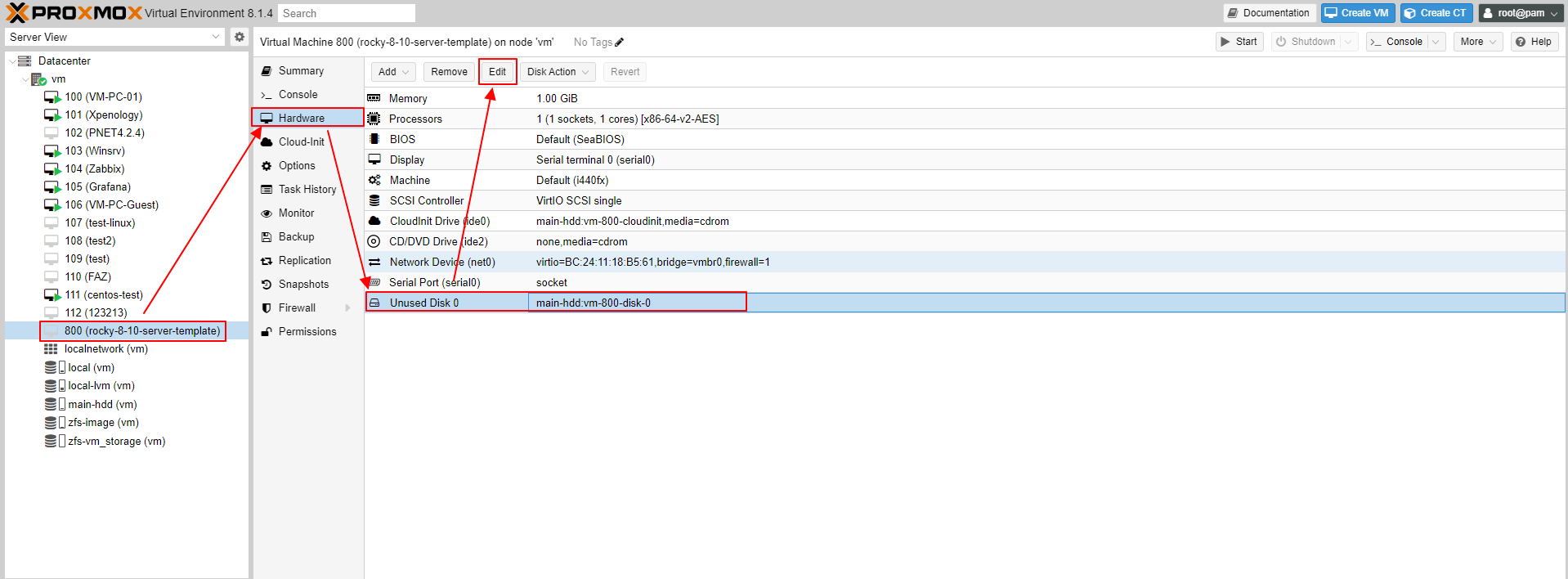

D. GUI로 돌아와 생성한 VM 클릭 -> Hardware 클릭 -> Unused Disk 0 클릭 -> Edit 클릭합니다.

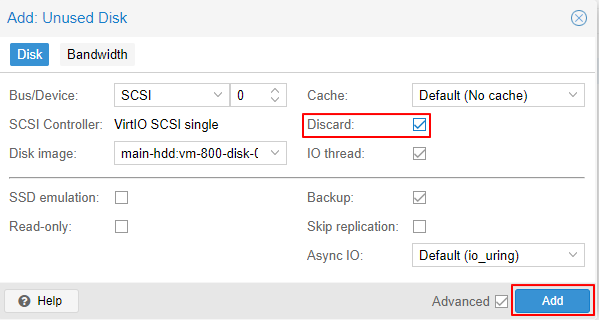

E. Discard를 체크한 후 Add를 클릭합니다.

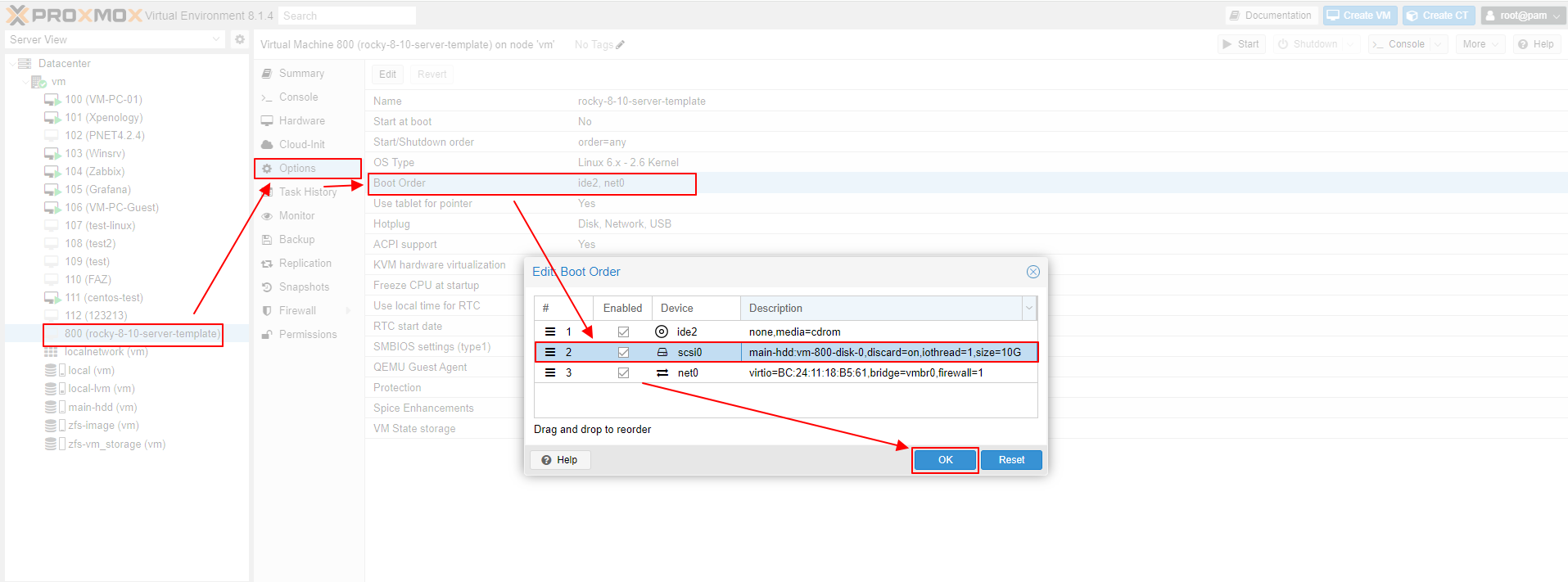

F. Options -> Boot Order를 더블클릭 후 scsi0의 enabled 체크, 순서를 아래 이미지와 같이 맞추고 OK 버튼을 클릭합니다.

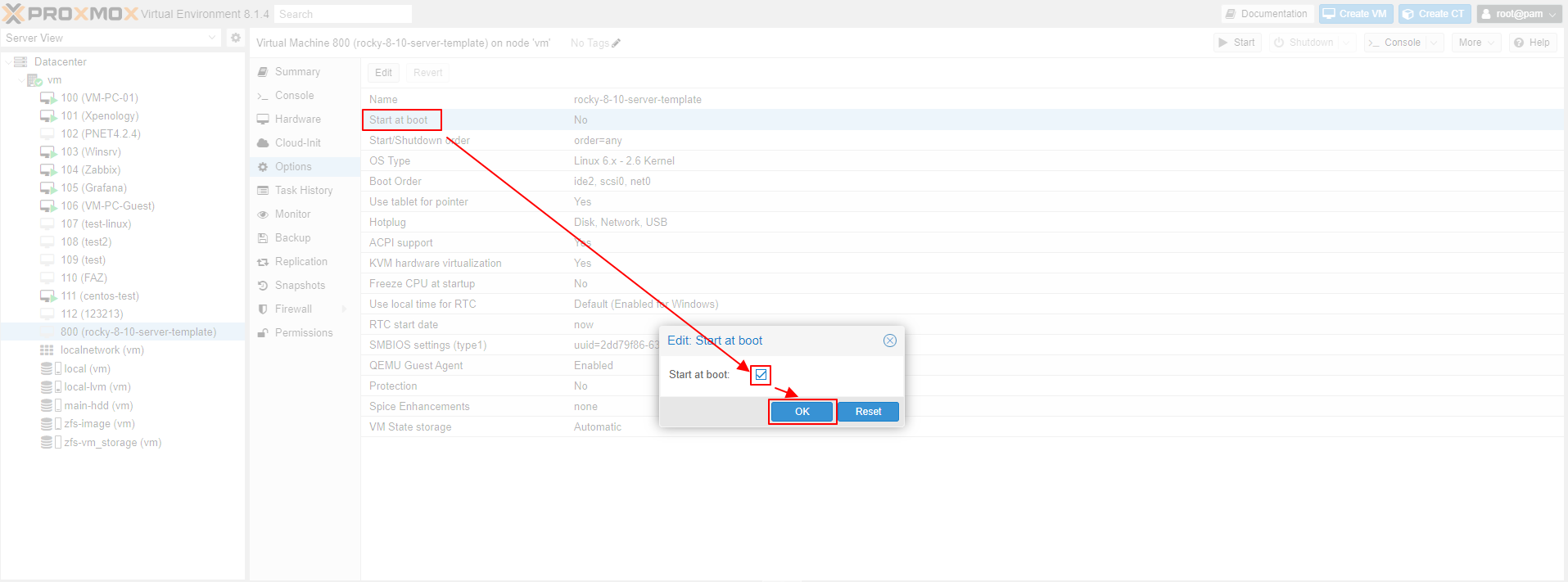

G. Start at boot 더블클릭 -> start at boot에 체크 -> OK 버튼을 클릭합니다.

H. 우클릭 -> Convert to template를 클릭하여 탬플릿을 생성을 완료합니다.

4. 탬플릿 테스트

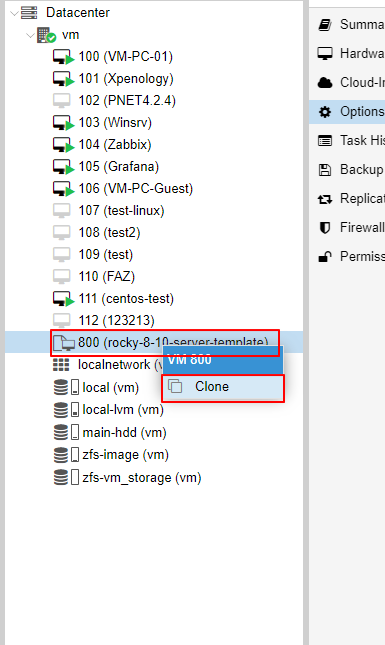

A. 탬플릿화 된 vm을 우클릭 후 Clone 버튼을 클릭합니다.

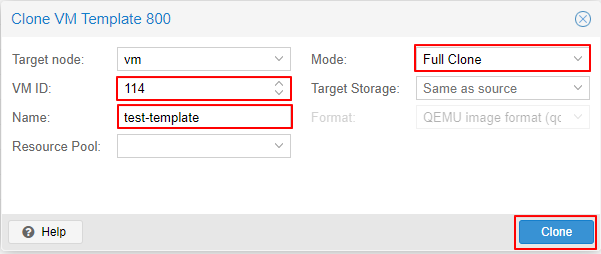

B. Mode를 Full Clone으로 변경하고 VM ID와 Name을 적절히 입력한 후 Clone 버튼을 클릭합니다.

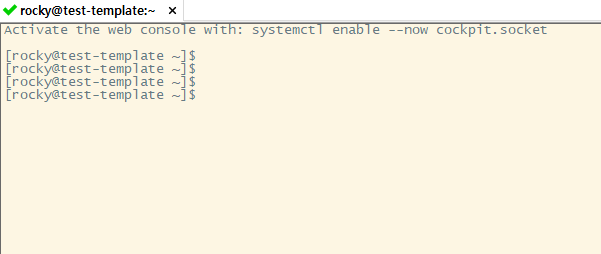

C. 몇몇 작업이 완료된 후 정상 접속이 확인됩니다.

(AWS EC2 접속하는 것과 같이 생성한 인증서를 통해 자동으로 할당받은 IP를 입력하여 접속)

* ID는 rocky로 접속합니다

유의사항

1. 위의 인증서를 통한 접속 과정을 밟을 경우, Proxmox에서 ID/PW 입력으로는 접속이 불가합니다.

2. 따라서 위의 과정을 적절히 환경에 따라 바꿉니다.

3. 저의 경우 FortiGate 방화벽을 통해 탬플릿으로 생성된 서버의 IP를 확인하였습니다.
